Thermal Images FM Buizen Radio

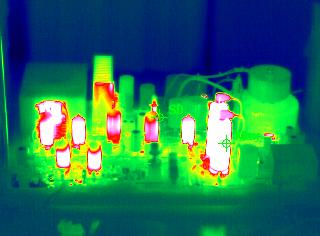

Op mijn werk hadden we tijdelijk de beschikking over een thermische camera, met deze camera heb ik wat plaatjes gemaakt van de FM Buizen Radio.

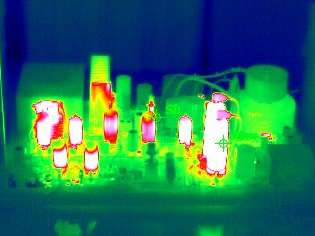

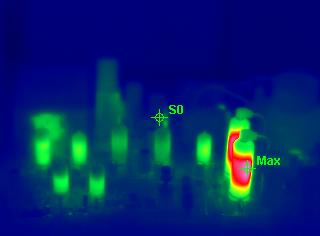

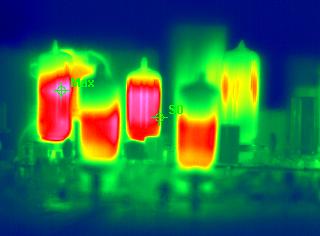

De buizen worden goed warm, de 2 indicator buizen (middelste plaatje) zijn relatief koel in vergelijking tot de rest.

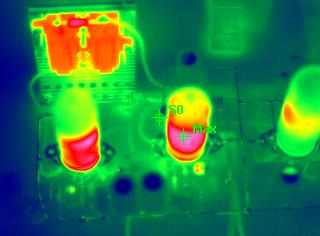

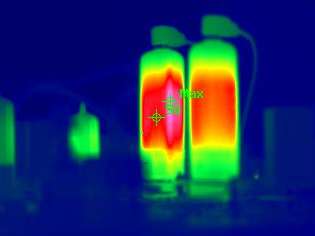

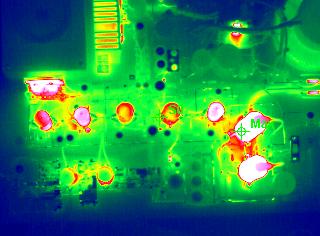

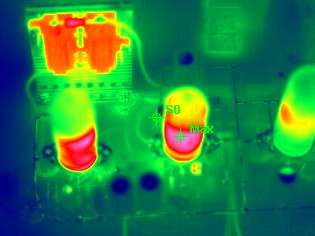

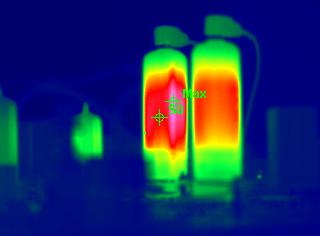

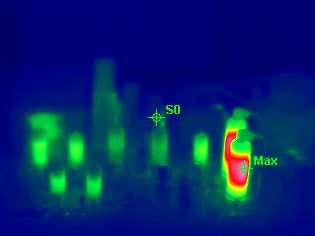

Op het linker plaatje zie je 2 weerstanden die goed warm worden, deze dissiperen samen ook 1.89W. De weerstanden zitten in de gloeidraad leiding van de EABC80, en maken van 12.6V 6.3V. Het rechter plaatje laat zien dat de 2 eindbuizen (PL504) beide niet even warm worden.

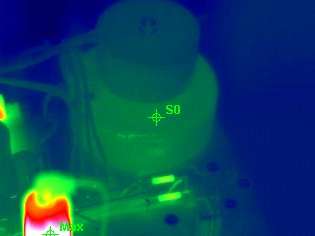

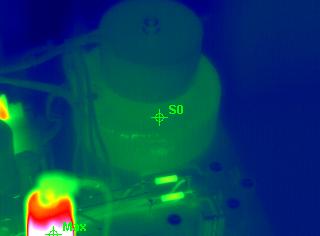

Naast de trafo zie je 2 weerstand die warm worden, deze dissiperen 0.45W. Deze weerstanden zitten in de gloeidraad leiding van de PL504 en zorgen ervoor dat de PL504-gloeidraad 27V krijgt en niet 28.5V.
