Een Zelfgebouwde FM Buizen Radio
Hoe het begon met de passie voor buizen
Sinds een paar jaar trokken buizen steeds meer mijn interesse, met oude-techniek werd, zeker in de high-end audio wereld, uitstekende prestatie's gehaald. Maar ook in de muziekwereld was een radiobuis niet meer weg te denken uit de wereld van guitaar versterks. Steeds meer en meer wou ik ook kennis maken met deze techniek door iets te bouwen, maar de hoge DC-spanning weer hield me er steeds van. Totdat ik per toeval ondekte dat Philips in de 60er jaren speciale buizen had ontwikkeld speciaal voor in auto radio's die op 12V werkten. De ECH83 en de ECC86 waren deze, de ECH83 was de laagspanningsvariant van de ECH81 en de ECC86 van de ECC83. Op een radiomarkt heb ik deze buizen op de kop kunnen tikken en toen kon ik aan de slag! Een jaar hiervoor had ik een plank-radio gebouwd, (ik heb hier nog geen foto's/artikel van gemaakt), het concept hiervan was simpel: bouw op een plankhout met spijkertjes met zo weinig mogelijk componenten een FM-ontvanger. Mijn radio had geen IC's maar uitsluitend transistoren en had er wel geteld 15 nodig, incl. voeding en eindversterker. Dit idee was ook de grondslag voor mijn buizen plank radio.
De Buizen Plank Radio
Wat specs over de radio:
- bouwtijd: 1jaar, af en toe 's avonds een paar uurtjes
- aantal buizen: 9 (ECC83 (2), ECC86 (2), EABC80 (1), EM87 (2), PL504 (2))
- ontvanger: directe menging (geen middenfrequent)
- frequentie bereik: 88MHz-108MHz.
Om de radio relatief simpel te houden heb ik besloten om directe menging toe te passen, je mengt dan je oscillator direct met je te ontvangen signaal met als resultaat het verschil tussen die 2 frequentie's, in dit geval je audio signaal. Vanzelfsprekend is de kanaalscheiding en selectiviteit minder goed dan dat je een MF zou gebruiken, maar daar staat dan ook de relatief makkelijkere bouw tegen over.

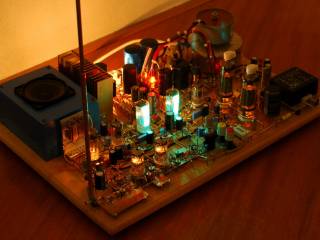

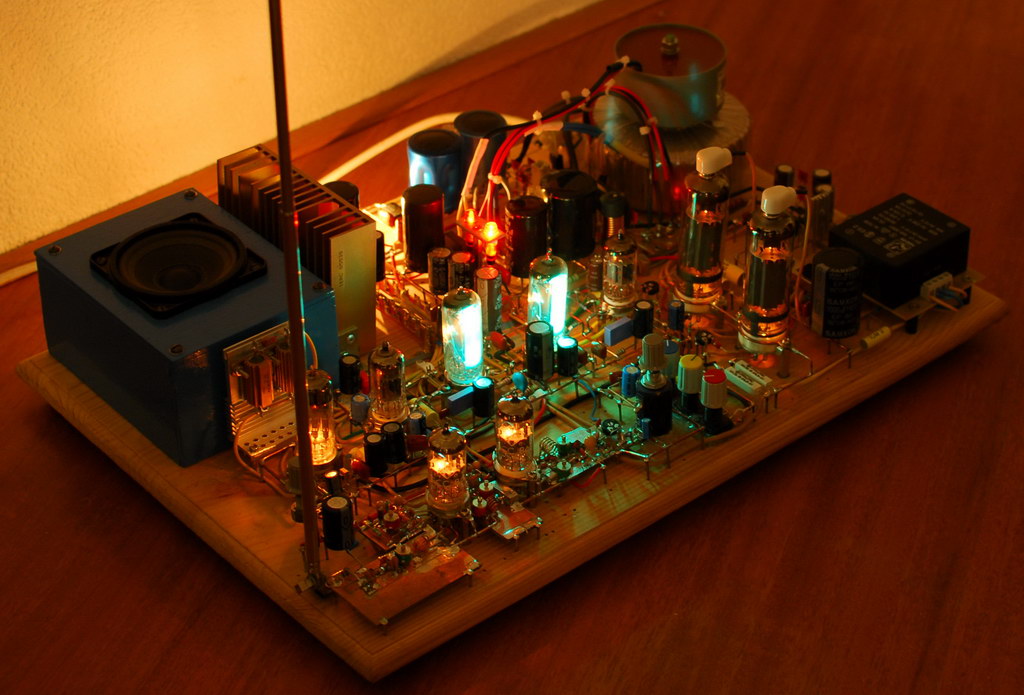

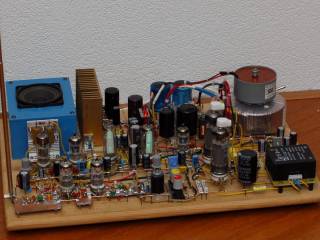

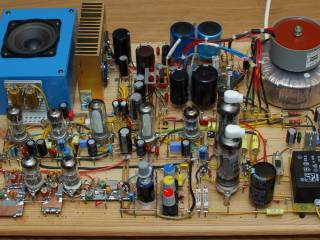

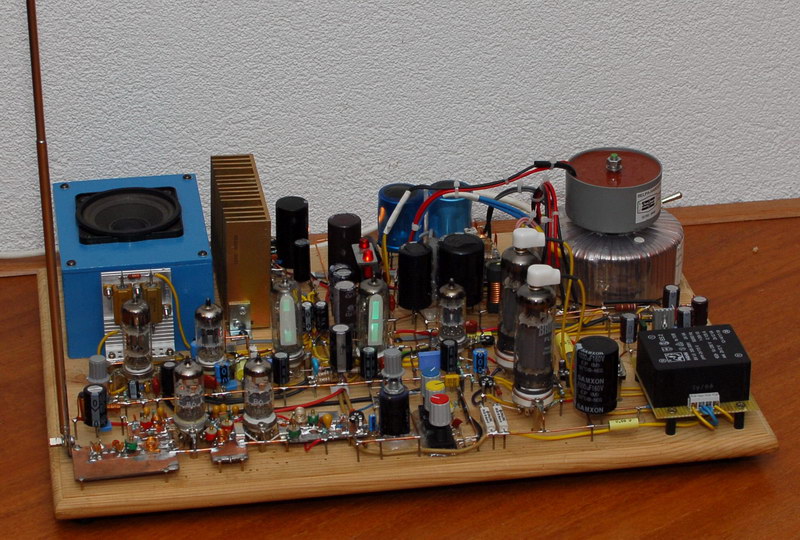

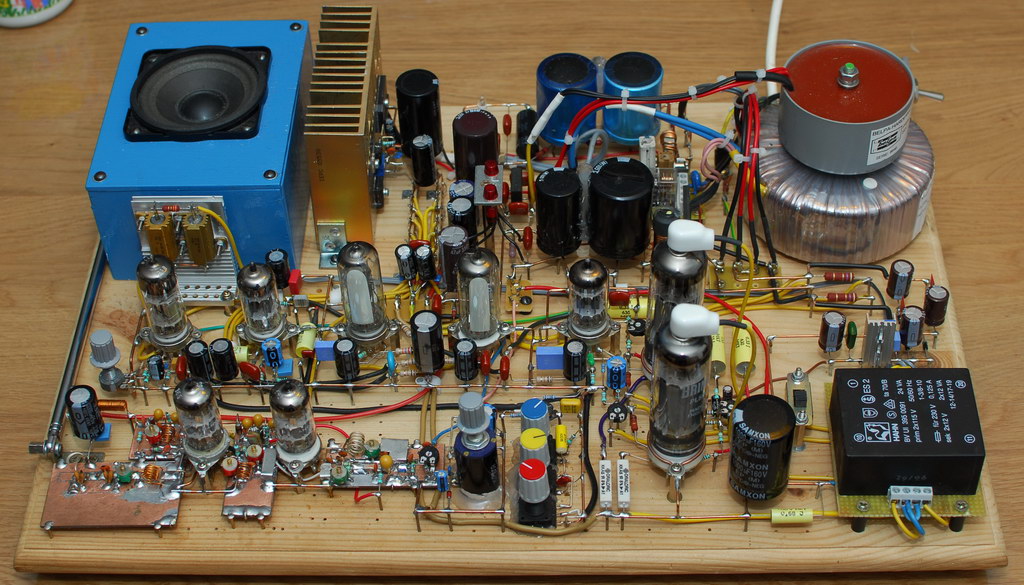

Hier onder nog een foto van de radio en een actie foto met het licht uit.
