Modificaties aan de Philips 22RH621 Tuner

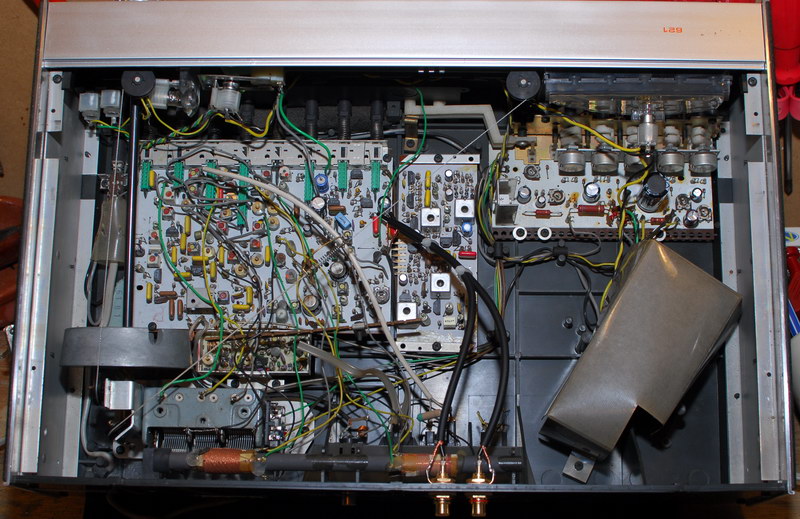

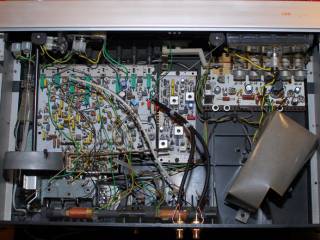

Zelf heb ik een aantal modificaties uitgevoerd aan de Philips 22RH621 Tuner en staan hieronder beschreven.

1) Voeding modificatie

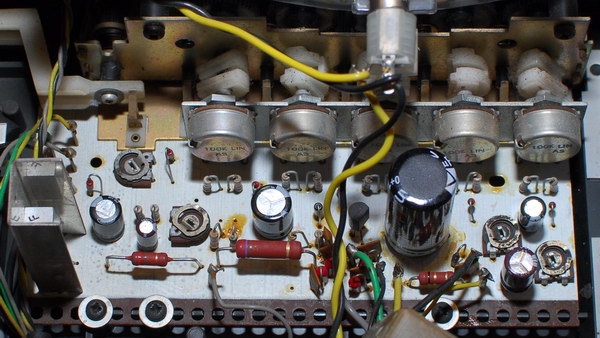

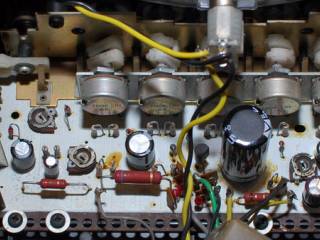

In de voeding waren de vermogensweerstanden R774 (1E), R830 (120E), R835 (270E) al aardig afgebladderd, gelukkig kon ik in het schema de waarde ervan zien en heb ik ze uit voorzorg vervangen door nieuwe.

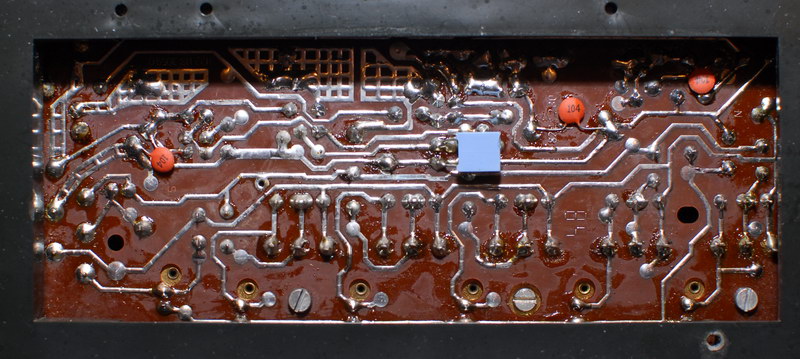

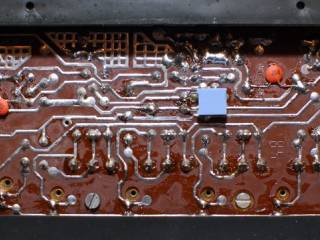

De voedingscondensatoren (C670, C671, C673) heb ik voorzien van een 100nF ontkoppel condensator, technisch gezien is dit wat netter. Daarnaast heeft ook zenerdiode D487 een 330nF-condensator over zich gekregen. Na het vervangen van de onderdelen kan je met R842 de voeding weer opnieuw afregelen op 16V.

2) Tulp uitgang

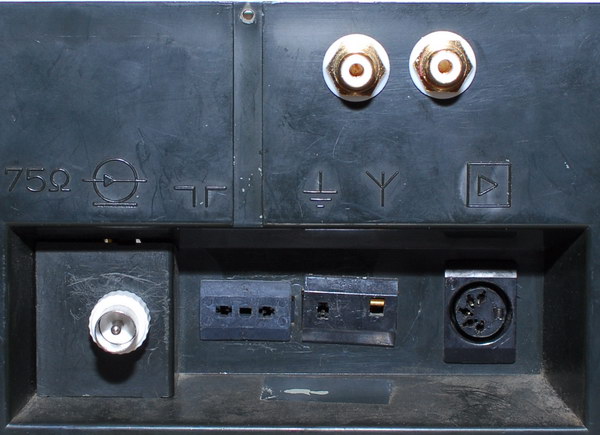

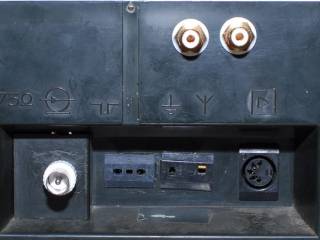

De originele tuner heeft een DIN-audio uitgang, persoonlijk vind ik dat geen mooie audioplug en heb ik deze voorzien van een tulp uitgang. De tulp uitgang kan mooi boven de huidige uitgang gemonteerd worden, daarbij heb ik gelijk de verbinding van de tulp-plug naar de print voorzien van goede microfoon kabel (low-impedance/ low capacitance).

3) Condensatoren in de tuner

Gezien de leeftijd van de tuner is het niet onverstandig om alle condensatoren te vervangen, zoveel zitten er niet in, en het zijn de kosten niet. Tevens kan je ook de condensatoren in het signaalpad upgraden met betere types, dit resulteert in een mooier geluid. Zelf heb ik de volgende modificaties eraan gedaan:

• de condensatoren C576, C240, C257, C256, C264, C268,  zijn vervangen door betere (audio) condensatoren, eventueel kan je ook low-ESR typen nemen, deze zijn al beter dan standaard condensatoren.
• C261 op de print van de stereo decoder vervangen door MKT.
• C574 op het mainboard is vervangen door MKT.
• C586 en C587 vervangen door tantaal.
• de voedingscondensator is 680uF (C671), indien lastig verkrijgbaar kan je deze ook vervangen door 1000uF.
• alle niet bovengenoemde condensatoren vervangen door nieuwe.

4) Todo

Het huidige ontvangst bereik van de tuner is t/m 104MHz, echter zitten er op de kabel een aantal zenders boven de 104MHz die ik nu mis. Je kan het regelbereik v/d varicap spanning wel wijzigen (R701/R702) echter klopt je schaalverdeling dan niet meer. Voor de presets is dat niet zo heel erg, maar voor de manual tuning vind ik het wel jammer. Zodoende wil ik deze nog los van elkaar koppelen, de presets krijgen dan een hogere afstemspanning, en de manual-tuning blijft ongewijzigd.
